Arduino Un

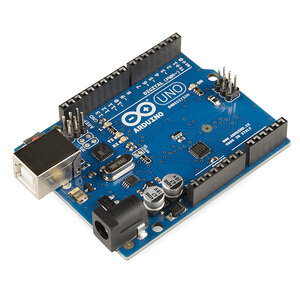

El Arduino Un és una placa de microcontrolador de dispositius basat en el microchip ATmega328 i desenrollat per Arduino.cc.[1][2] La placa està equipada en conjunts de pines d'I/S digitals i analògiques que poden conectar-se a vàries plaques d'expansió i atres circuits. La placa té 14 pines digitals, 6 pines analògics i programables en l'Arduino IDE (Entorn de desenroll integrat) a través d'un cable USB tipo B.[3] Pot ser alimentat pel cable USB o per una bateria externa de 9 volts, encara que accepta voltages entre 7 i 20 volts. També és similar al Arduino Nano i Leonardo.[4][5] El disseny de referència d'hardware es distribuïx baix una llicencia Creative Commons Attribution Share-Alike 2.5 i està disponible en el lloc web de Arduino. Els archius de disseny i producció per a algunes versions de l'hardware també estan disponibles.
La paraula "un" significa en italià lo mateix que en espanyol, i es va elegir per a marcar el llançament inicial del software Arduino. La placa Un és la primera d'una série de plaques Arduino basades en USB,[2] i la versió 1.0 del Arduino IDE varen ser les versions de referència de Arduino, ara evolucionades a noves versions.[3] El ATmega328 en la placa ve preprogramado en un carregador d'arrancada que li permet carregar un nou còdic sense l'us d'un programador d'hardware extern.
Mentres que l'Un es comunica utilisant el protocol STK500 original, diferix de totes les plaques anteriors en que no utilisa el chip de controlador USB a série FTDI. En canvi, usa el Atmega16U2 (Atmega8U2 fins a la versió R2) programat com un adaptador USB a série.[6]
Trasfondo
[editar | editar còdic]
El proyecte Arduino es va iniciar en el Interaction Design Institute Ivrea (IDII) en Ivrea, Itàlia. En eixe moment, els estudiants varen usar un microcontrolador BASIC Stamp a un cost de $100, una despesa considerable per a molts estudiants. En 2003, Hernando Barragán va crear la plataforma de desenroll Wiring com un proyecte de tesis de mestrage en IDII, baix la supervisió de Massimo Banzi i Casey Rees, els qui són coneguts pel seu treball en el llenguage de programació Processing. L'objectiu del proyecte era crear ferramentes simples i de baix cost per a la creació de proyectes digitals per part de persones que no eren ingeniers. La plataforma de cablejat consistia en una placa de circuit imprés (PCB) en un microcontrolador ATmega 168, un IDE basat en funcions de processament i biblioteca per a programar fàcilment el microcontrolador.[7] En 2003, Massimo Banzi, en David Mellis, un atre estudiant de IDII, i David Cuartielles, varen agregar soport per al microcontrolador ATmega8 més barat a Wiring. Pero en lloc de continuar en el treball en Wiring, bifurcaron el proyecte i lo renombraron com Arduino. Les primeres plaques Arduino varen utilisar el chip controlador USB a série FTDI i un ATmega 168.[7] L'Un diferia de totes les plaques anteriors en presentar el microcontrolador ATmega328P i un ATmega16U2 (Atmega8U2 fins a la versió R2) programat com un USB a convertidor de série.
Característiques tècniques
[editar | editar còdic]- Microcontrolador: Microchip ATmega328P[6]
- Voltage de funcionament: 5 volts
- Voltage d'entrada: 7 a 12 volts
- Pines d'I/S digitals: 14 (dels quals 6 proporcionen eixida PWM)
- Pines d'entrada analògica: 6
- Corrent DC per Pin d'I/S: 20 mA
- Corrent CC per a Pin de 3.3V: 50 mA
- Memòria Flash: 32 KB dels quals 0.5 KB utilisats pel gestor d'arrancada
- SRAM: 2 KB
- EEPROM: 1 KB
- Velocitat del rellonge: 16 MHz
- Llongitut: 68.6mm
- Ample: 53,4mm
- Pese: 25g
