Panel sándwich

De L'Enciclopèdia, la wikipedia en valencià

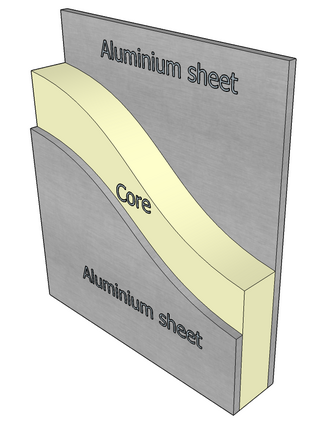

Estructura d'un panel de material compost d'alumini.

Un panel sándwich[1] és qualsevol estructura o panel[2] fet de tres capes: un núcleu de baixa densitat (PIR, llana mineral, XPS) i una capa de pell prima adherida a cada costat.[3] Els panels sándwich s'utilisen en aplicacions a on es requerix una combinació d'alta rigidea estructural i baix pes.

La funcionalitat estructural d'un panel sándwich és similar a la clàssica voltó en I, a on dos làmines frontals resistixen principalment les càrregues de flexió en el pla i lateral (similar a les ales d'un voltó en I), mentres que el material del núcleu resistix principalment les càrregues de cort. (similar a la ret d'un voltó en I).[4] L'idea és usar una capa llaugera/suau pero grossa per al núcleu i capes fortes pero primes per a les làmines frontals. Açò dona com resultat un aument de la gruixa total del panel, lo que a sovint millora els atributs estructurals, com la rigidea a la flexió, i manté o inclús reduïx el pes.[5]

Els panels sándwich són un eixemple d'un compost estructurat en sándwich : la resistència i la llaugerea d'esta tecnologia la fan popular i generalisada. La seua versatilitat significa que els panels tenen moltes aplicacions i vénen en moltes formes: els materials del núcleu i la pell poden variar àmpliament i el núcleu pot ser un panal o una farcidura sòlida. Els panels tancats es denominen cassettes .

Aplicacions

Spaceship Earth d'Epcot és un eixemple de l'us de ACP en arquitectura. És una esfera geodèsica composta per 11.324 teselas ACP.

Una aplicació òbvia és en avions, a on el rendiment mecànic i l'aforro de pes són essencials. També existixen aplicacions de transport i automoció.[6]


En l'edificació i la construcció, estos productes prefabricar estan dissenyats per al seu us com envolventes d'edificis. Apareixen en edificis industrials i d'oficines, en quartos nets i fredor i també en vivendes particulars, ya siguen de rehabilitació o de nova construcció. Combinen un producte d'alta calitat en una gran flexibilitat sobre el disseny. En general, tenen una bona eficiència energètica i sostenibilitat.[7]

En el empaque, les aplicacions inclouen panels de polipropileno acanalado i panels de panal de polipropileno.[8]

Tipos

Panels de biopolímers impresos en 3D

Per la capacitat de les impressores 3D per a fabricar panels sándwich complexos, recentment hi ha hagut un floriment de l'investigació en esta àrea que cobrix l'absorció d'energia,[9] fibra natural,[10] en fibres sintètiques contínues,[11] i vibració.[12] La promesa d'esta tecnologia és per a noves complexitat geomètriques en panels sándwich que no són possibles en atres processos de fabricació.

SIP

Els panels aïllants estructurals o els panels aïllants estructurals (comunament denominats SIP ) són panels que s'utilisen com material de construcció .

ACP

Panel en obra de construcció fet d'alumini (Dibond)
Vista detallada del panel del lloc de construcció

Els panels composts d'alumini (ACP), fets de material compost d'alumini (ACM), són panels plans que consistixen en dos làmines primes d'alumini recobertes en bobina unides a un núcleu que no és d'alumini. Els ACP s'utilisen en freqüència per a revestiment externs o fronteres d'edificis, aïllament i senyalisació .[13]

El ACP s'utilisa principalment per a revestiment o particions arquitectòniques externes i internes, falsos sostres, senyalisació, revestiment de màquines, construcció de contenidors, entre atres usos. Les aplicacions de ACP no es llimiten al revestiment exterior d'edificis, sino que també es poden utilisar en qualsevol forma de revestiment, com a parets internes, falsos sostres, etc. El ACP també s'usa àmpliament en l'indústria de la senyalisació com una alternativa als substrats més pesats i costosos.

El ACP s'ha utilisat com un material llauger pero molt resistent en la construcció, particularment per a estructures transitòries com stands de fires comercials i elements temporals similars. Recentment també s'ha adoptat com a material de soport per al montage de fotografies de belles arts, a sovint en un acabament acrílic per mig de processos com el Diasec o atres tècniques de montage frontal. El material ACP s'ha utilisat en estructures famoses com en el Spaceship Earth, el Jardí Botànic VanDusen i la sucursal de Leipzig de la Biblioteca Nacional Alemana .[14]

Estes estructures varen fer un us òptim de ACP a través del seu cost, durabilitat i eficiència. La seua flexibilitat, baix pes i fàcil formació i processament permeten un disseny innovador en major rigidea i durabilitat. Quan el material del núcleu siga inflamable, es deu considerar l'us. El núcleu ACP estàndart és polietileno (PE) o poliuretano (PU). Estos materials no tenen bones propietats de resistència al fòc (FR) a menos que es tracten especialment i, per lo tant, generalment no són adequats com a material de construcció per a vivendes; vàries jurisdiccions han prohibit el seu us per complet.[15] Arconic, propietari de la marca Reynobond, advertix al possible comprador. Sobre el núcleu, diu que la distància del panel des del sol és un factor determinant de "qué materials són més segurs d'usar". En un fullet té un gràfic d'un edifici en flames, en la llegenda "[c]uando l'edifici és més alt que les escales dels bombers, té que ser concebut en un material incombustible". Mostra que el producte de polietileno Reynobond és para fins a al voltant de 10 metros; el producte ignífugo (c. 70% núcleu mineral) d'ahí fins a c. 30 metros, l'altura de l'escala; i el producte europeu en classificació A2 (c. 90 % de núcleu mineral) per a qualsevol cosa per damunt d'això. En este fullet, Seguritat contra incendis en edificis de gran altura: les nostres solucions contra incendis, les especificacions del producte solament es brinden per als dos últims productes.[16]


Els materials de revestiment, en este cas en un núcleu de polietileno (PE) altament combustible, varen ser considerats com la principal causa de la ràpida propagació de les flames en l'incendi de la Torre Grenfell de 2017 en Londres.[17] També ha estat involucrat en incendis d'edificis de gran altura en Melbourne, Austràlia; França; Els Emirats Àraps Units; Corea del Sur; i els Estats Units.[18] Els núcleus resistents al fòc (normalment designats com "FR" pels fabricants) són una alternativa més segura ya que tenen un màxim de 30 % de contingut de polietileno i es autoextinguen en absència de calor/ventilació.[19] De la mateixa manera que en qualsevol producte de construcció, l'idoneïtat per a l'us depén de molts atres productes i métodos. En el cas de ACP, els còdics de construcció en EE. UU. tenen molts requisits relacionats en l'ensamblage de la paret segons els materials utilisats i el tipo de construcció. Quan se seguixen estos còdics de construcció, els productes principals FR són segurs. Tinga en conte que el terme ACP no s'aplica als panels sándwich en núcleus de llana mineral, que pertanyen a la categoria de panels metàlics aïllats (IMP).

Les làmines d'alumini es poden recobrir en fluorur de polivinilideno (PVDF), resines de fluoropolímer (FEVE) o pintura de polièster. L'alumini es pot pintar en qualsevol tipo de color, i els ACP es fabriquen en una àmplia gama de colors metàlics i no metàlics, aixina com en patrons que imiten a atres materials, com la fusta o el marbre . El núcleu sol ser polietileno de baixa densitat (PE) o una mescla de polietileno de baixa densitat i material mineral per a exhibir propietats ignífugas.[13]

La companyia 3A Composites (abans Alcan Composites & Alusuisse) va inventar els composts d'alumini en 1964, com una invenció conjunta en BASF, i la producció comercial de Alucobond va començar en 1969. El producte va ser patentat en 1971, palés que va expirar en 1991. Despuix de l'expiració de la palesa, vàries empreses varen iniciar la producció comercial, com Reynobond (1991), Alpolic (Mitsubishi Chemicals, 1995), etalbond (1995). Hui s'estima  que més de 200 empreses en tot lo món estan produint ACP.
