Model d'espai ple

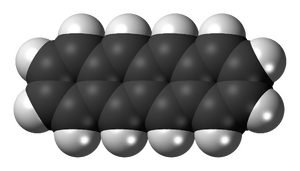

En química, un model d'espai ple, model espacial o model calotte és un tipo de model molecular tridimensional a on els àtoms són representats per esferes els radis de les quals i distàncies entre els seus centres són proporcionals als seus radis atòmics i distàncies entre els núcleus atòmics, respectivament i en la mateixa escala. Àtoms de distint element usualment són representats per esferes de distint color i solen seguir l'esquema de colors CPK.
Els models calotte són distinguibles d'atres representacions 3D, com els models de barres i esferes i la fòrmula esqueletal, per l'us d'esferes de tamany escalar per als àtoms. Són útils per a visualisar les dimensions relatives i forma efectives de la molècula, en particular la regió d'espai ocupada per ella. Per un atre costat, el model d'espai ple no mostra explícitament els enllaços químics entre els àtoms, ni l'estructura molecular darrere de la primera capa d'àtoms.
El model d'espai ple és també cridat model CPK en honor a Robert Corey, Linus Pauling i Walter Koltun, químics pioners en el seu us.[1]
Història
[editar | editar còdic]El model calotte és una millora del model de barres i esferes.
En 1952 Corey i Pauling varen dissenyar precisos models moleculars que havien construït en Caltech. En els seus models, cada àtom era representat per una esfera de fusta els radis de la qual eren proporcionals al ràdio de Van der Waals, en l'escala de 1 inch = 1 Å. Per a cada enllaç entre dos àtoms una porció de cada esfera és tallada per a crear un parell de cares unides. Els corts eren dimensionados per lo que la distància entre els centres de les esferes és proporcional a la distància entre les dels núcleus atòmics. Un inserte roscado és introduït en el centre de cada cara plana. Les dos esferes són llavors fortament afirmades per una vareta de metal introduïda en les cares i subjecta per dos tornells. El model tenia especials característiques per a representar l'enllaç per pont d'hidrogen cita requerida
En el mateix artícul Corey i Pauling també descriuen sucintamente un atre model molt més simple pero menys precís, en esferes plàstics de polivinilo similars al caucho en l'escala 1 inch = 2Å i conectats per un botó de tancament.[1]
Una versió millorada dels models de Corey i Pauling va ser elaborat per Walter L. Koltun i patentat per ell en 1965.[2] La seua versió consistia en àtoms plàstics en forats, els quals eren units per fermalls especialment dissenyats.
Referències
[editar | editar còdic]- ↑ 1,0 1,1 Robert B. Corey and Linus Pauling (1953): Molecular Models of Amino Acids, Peptides, and Proteins. Review of Scientific Instruments, Volume 24, Issue 8, pp. 621–627. doi:10.1063/1.1770803
- ↑ Walter L. Koltun (9165), Space filling atomic units and connectors for molecular models. U. S. Patent 3170246.
- Este artícul conté una traducció derivada de «Modelo de espacio lleno» de Wikipedia en castellà publicada baix la Llicència de documentació lliure de GNU i la Llicència Creative Commons Reconeiximent-CompartirIgual 4.0 Internacional.
